CANOPEN绝对值编码器完全替代进口品牌

来源:http://www.asgarh.com/浏览量:载入中...发布时间:2019.06.28


     CANOPEN绝对值编码器完全替代进口品牌

CANOPEN绝对值编码器完全替代进口品牌

     单圈分辨率4096(12位)蕞高可达65536(16位),圈蕞高可达4096(12位)。
     CANopen输出,方便连接各种PLC及上位机设备。
     多用途、多功能,直接对应单圈多圈角度、多圈长度测量
     宽工作电压,极低的耗电流。
     夹紧同步一体式法兰盲孔轴套,国际标准外形结构。
     外部置位线设定预设位置,安装方便,无需找零

一、特性参数
工作电压 10-30Vdc 或5Vdc  极性保护
消耗电流 < 110mA(24V电源)  < 190mA(12V电源)
输出信号 CANopen
线性分辨度 1/4096~1/65536
工作温度 -25—70℃     编程时温度范围:0℃~+70℃
储存温度 -40—100℃
防护等级 IP65
允许转速 2400转/分
连接电缆 1米8芯屏蔽电缆,或9芯插座
外形特征 夹紧同步一体式法兰,金属外壳,密封双轴承结构(见外形尺寸附图)
转轴 夹紧同步一体式法兰轴径10mm或6mm ,长度20mm,含D型平面,不锈钢材料

二、接线说明
电缆输出
芯缆颜色       信号输出
棕色 10—30Vdc 工作电源
白色 0V GND
灰色                  置位
黑色                 CAN L
粉色  CAN H
绿色 RS485A(参数设置)
黄色                 RS485B(参数设置)

置位线(灰色)的使用(需订货前说明)
把灰色线接高电平(即编码器供电电源正)3s,编码器输出值为0.


三、参数设置:
编码器可以通过RS485通信设置CANopen的通信频率和地址,方向,分辨率。
RS485通信波特率固定为115200.
帧格式:数据位8位,停止位1位,无校验,无控制流
例:
设置分辩率为4096(十六进制10 00)
上位机发送44 46 分别率 0D;(分辨率可设范围1-65536)
编码器回 58 66 10 00 0D

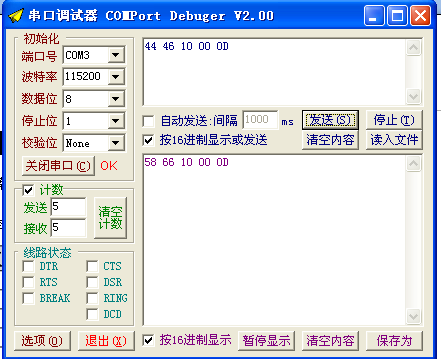

CANopen编码器串口调试软件界面


设置地址   01
上位机发送  44 42 地址 0D;(地址可设范围1-127)
编码器回    58 62 01 0D
设置波特率125K
上位机发送  44 45 04(波特率) 0D
编码器回    58 65 04 0D
 canopen编码器波特率索引
设置方向  顺时针
上位机发送  44 43 06(方向) 0D
编码器回    58 63 06 0D
06(顺时针) 07(逆时针)
注释:或者用专用设置软件设置。
