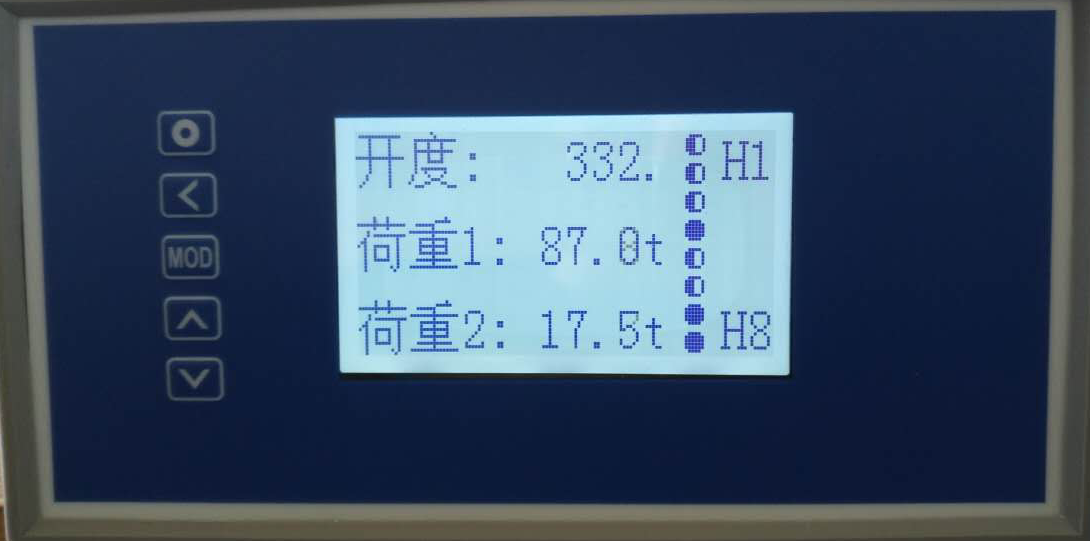

多路闸门开度荷重测控仪

开度荷重测控仪 联接各个品牌的SSI信号传感器和各种荷重传感器 ★SSI信号可同时冗余设备连接PLC的SSI模块和本款仪表 ★强大的信号与电源抗干扰容错功能,更可靠安全 ★输入信号格雷码或纯二进制码可选 ★多圈绝对值编码器,4-20mA荷重编码器 ★智能化面板设定,多种功能位移控制应用 ★RS485或MOSBUD RTU数字通讯、4-20mA、8点开关多种输出信号

详情

多路闸门开度荷重测控仪


★联接各个品牌的SSI信号传感器和各种荷重传感器

开度荷重测控仪★SSI信号可同时冗余设备连接PLC的SSI模块和本款仪表
★强大的信号与电源抗干扰容错功能,更可靠安全
★输入信号格雷码或纯二进制码可选
★多圈绝对值编码器,4-20mA荷重编码器
★智能化面板设定,多种功能位移控制应用
★RS485或MOSBUD RTU数字通讯、4-20mA、8点开关多种输出信号


型号: H7823-3M22B
安装形式 开孔安装
外形尺寸(宽高深) 160×80×170
仪表开孔尺寸 152×74
数码显示位数 开度6位,荷重4位
输入信号 SSI同步串联信号25位;2路4-20mA荷重信号
开关输出数 8路(继电器,每位置一常开);面板预设,开关形式设置
位置信号输出 4路位置信号输出,三路4-20mA模拟量(2路荷重和1路开度)、一路开度RS485或MODBUS RTU通讯数字量
信号调整 可设4、20mA对应值,可4、20mA 输出值微调零、调满
通讯协议 自带仪表或MODBUS协议,也可按用户提供协议要求定制;可面板设置地址、速率
零点置位 任何位置置位,面板智能设置
工作电压 220Vac  (24Vdc可定制)
外供电源 可提供传感器的工作电源(订货时注明电压与耗电流)
工作温度 -10℃~60℃
相对湿度 <85%
方向设置 旋转编码器正反向设置;


※接线端子:

开度荷重测控仪接线定义


测控仪接线定义

※工作参数:

 *输入信号:  绝对型编码器同步串行SSI信号,格雷码或二进制。2路4—20mA荷重信号。
    *工作电压:  220V   (其它输入电压订货可选)
*外供电源: 可提供传感器工作电源(订货时注明电压与耗电流)
*输出形式:  三路4-20mA模拟量输出.输出D/A精度12位
一路RS485全数字量输出,自带通讯协议,也可按照客户要求
多个预设位置输出,继电器干节点,开关形式可设置
K4型4个预设位置开关输出
K8型8个预设位置开关输出 ,(24Vdc   1A)
*环境温度:  -10℃~60℃
*相对湿度:  <90%
*数码显示:  开度6位数码显示,小数点位置可设定。荷重4位显示。
*零点设置:   可任意位置设零或设指定位置
*圈长设置:   旋转编码器每圈长度设置
*正反向设置: 编码器和直线位移传感器正反向设置
*输出调整:  4-20mA输出对应值设置,4mA、20mA输出信号微调零、调满
*通讯输出: RS485输出(或Modbus),地址速率设置,通讯协议也可按照客户要求。
*非线性设置:可16段非线性设置或现场修正,可用于卷扬叠层、弧形闸门设置
*PLC冗余设备: SSI信号可以与PLC 的SSI模块连接。
(如需此项功能订货时注明)
*外形尺寸:  160×80×170(宽高深),金属外壳
*开孔尺寸:  152×74
*远程显示:输出信号可一路进PLC,一路进远程显示仪表
※仪表参数设置:
一. 按键说明:

操作键

1设置键m

按住3秒钟以上不松开近入设置状态,至OA出现,输入密码

2左键v

在设置状态下:1、调出原有参数值2、移动修改位

3确认键MOD

1、切换显示内容2、在设置状态下,确定存入修改好的参数值

4增加键r

在设置状态下增加参数值

5减小键s

在设置状态下减小参数值,非设置状态下,按住3秒置当前位


二. 参数说明:

名称



开关点设置H1

 第 一报警设定值

开关点设置H2

第二报警设定值

开关点设置H3

第三报警设定值

开关点设置H4

第四报警设定值

开关点设置H5

第五报警设定值

开关点设置H6

第六报警设定值

开关点设置H7

第七报警设定值

开关点设置H8

第八报警设定值


第二组:

输入密码

密码。设置为--1234有效

开关模式H1

第 一报警点报警方式(见报警方式说明)

开关模式H2

第二报警点报警方式

开关模式H3

第三报警点报警方式

开关模式H4

第四报警点报警方式

开关模式H5

第五报警点报警方

开关模式H6

第六报警点报警方式

开关模式H7

第七报警点报警方式

开关模式H8

第八报警点报警方式


第三组:

折线功能

/

十五段折线功能选择。设置为开时,打开折线功能

折线设置

c1~c7

1 ~ 7段折线测量值  (原假设直线计算值)

折线设置

b1~b7

1 ~ 7段折线标准值   (现场实际非线性值)


第四组:

折线设置

c8~c15

8 ~ 15段折线测量值

折线设置

b8~b15

8 ~ 15段折线标准值


第五组:

每圈分辩率

每圈对应高度(长度)设置,或直尺对应总长度

置位值

置位值或0位(面板置位或外部开关置位时的当前值)

小数点位置

显示数据小数点位置选择

面板开关

面板 键置位选择(ON时按  3秒置位)

方向选择

/反向显示选择,ON时反显示

工作模式

工作方式选择 (见工作方式说明)

输入位数

输入位数 (多圈2426位,单圈或直线10-28位)

编码方式

输入信号编码方式(1格雷码,0二进制)


    第六组:

名称



通信地址

仪表通信地址(开度RS485输出)

波特率

通信速率选择

开度下限

开度4mA对应值

开度上限

开度20mA对应值

开度下微调

开度4mA微调

开度上微调

开度20mA微调

荷重1下微调

荷重14mA微调

荷重1上微调

荷重120mA微调

荷重2下微调

荷重24mA微调

荷重2上微调

荷重220mA微调

荷重1显示值

荷重1的很大显示数值

荷重2显示值

荷重2的很大显示数值



※参数设定特别说明:
一、工作点设置
1. 编码器在工作过程中存在0圈和4096圈交替问题,为了在工作中避免0圈和4096圈交替问题,预先把编码器转到某圈。仪表通电后首先要置位,仪表才能在正常工作显示范围内。
2. 编码器转到某一圈后,     设为ON时按住   键3秒后,编码器此位置被设置为初始位置,或      设为ON时,外部置位开关闭合(短接),此时位置被设置为初始位置。
二.工作方式说明:

工作模式



0

编码器当前位置 置位位置 *每圈分辩率

—( 编码器当前位置 置位位置 |*每圈分辩率

1

| 编码器当前位置 置位位置 | *每圈分辩率

正常工作状态设为0
三.报警方式说明:
          时:上限报警,测量值 > 设定值时报警。
          时:下限报警,测量值 < 设定值时报警。
四.通信 :
数据格式为10位,1位起始位,8位数据位,无奇偶校验位、1位停止位。
      全部指令以ASCII码传送。通信地址= 0 为主动发送方式
主动发送方式 :每100ms左右发送一次,发送内容包括“=”,数据符号,6位数据,
小数点位置,结束符“”。
主动模式:仪表显示数据为123.456,
     则仪表发送:3D、2B、31、32、33、2E、34、35、36、0D
=    +   1   2   3   •  4   5  6 
       被动模式:仪表显示数据为123.456    上位机发送:23 30 31 0D(地址01)
        仪表回复:3D、2B、31、32、33、2E、34、35、36、0D
              =    +   1   2   3   •  4   5  6 
注:仪表地址设为“0”为主动模式,地址设为“1”或其它为被动模式。

※订货注明事项:
1. 产品安装形式型号
2. 传感器位数,单圈或多圈
3. 开关输出节点数
4. 模拟量输出方式
5. RS485形式,或要求转RS232主动发送形式
6. 仪表可OEM定做,说明书相关参数与实际如有冲突,请联系技术服务
